Комплектные трансформаторные подстанции киоскового типа КТПН

Комплектные трансформаторные подстанции киоскового типа КТПН трёхфазные мощностью 25-1000 кВА представляют собой однотрансформаторные (двухтрансформаторные) подстанции, тупикового (проходного) типа, наружной установки и служат для приема электрической энергии напряжением 10 кВ или 6 кВ, её преобразования в трехфазное напряжение 0,4 кВ (380 В) для трехфазных и однофазных потребителей электрической энергии в районах с умеренным климатом.

Ввод в подстанцию со стороны ВН – воздушный или кабельный. Подключение к ЛЭП осуществляется при помощи разъединителя (в базовый комплект поставки не входит), устанавливаемого на ближайшей опоре. Выводы со стороны НН могут быть воздушными, кабельными или воздушно-кабельными.

Оболочка КТПН представляет собой каркасную цельносварную конструкцию из проф. трубы, обшитую листом холодно-катанным 2,00 мм сталь 3. Вентиляция – естественная.

Обмен воздуха осуществляется через жалюзийные решетки.

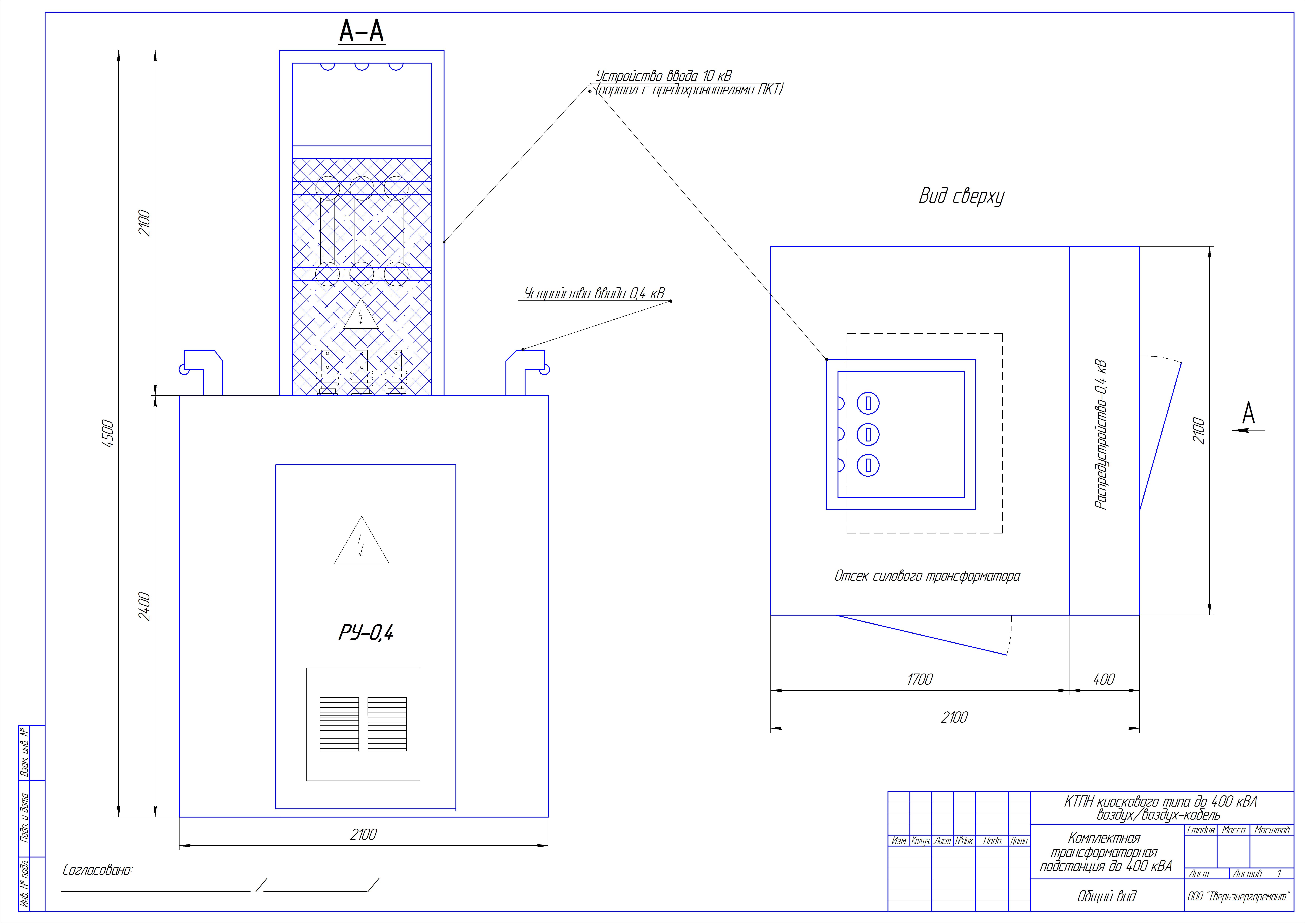

Базовая комплектация тупиковой трансформаторной подстанции киоскового типа КТПН при воздушном вводе включает в себя:

•  корпус подстанции – 1 шт.
• высоковольтный портал с траверсой ВН – 1 шт.
• ВН: предохранитель высоковольтный ПКТ (номинал согласно мощности подстанции) – 3 шт.
• панель РУ-0,4 кВ включает в себя:
• ввод НН: выключатель-разъединитель ВР32 (номинал согласно мощности подстанции) – 1 шт.
•  учёт: счётчик «Меркурий» 230 – 1 шт.
• трансформаторы тока Т-0,66 0,5 S (номинал согласно мощности подстанции) – 3 шт.
  * при мощности КТПН от 25 до 63 кВА установка трансформаторов тока не предусмотрена (используется счётчик прямого включения Imax=100 А).
• отходящие линии: автоматический выключатель серии ВА04-31 (35) ПРО (ОАО «Контактор», г.Ульяновск), номинал и количество согласно мощности подстанции (см. табл.№ 1).
• ограничители перенапряжения ОПН-0,4кВ – 3 шт.

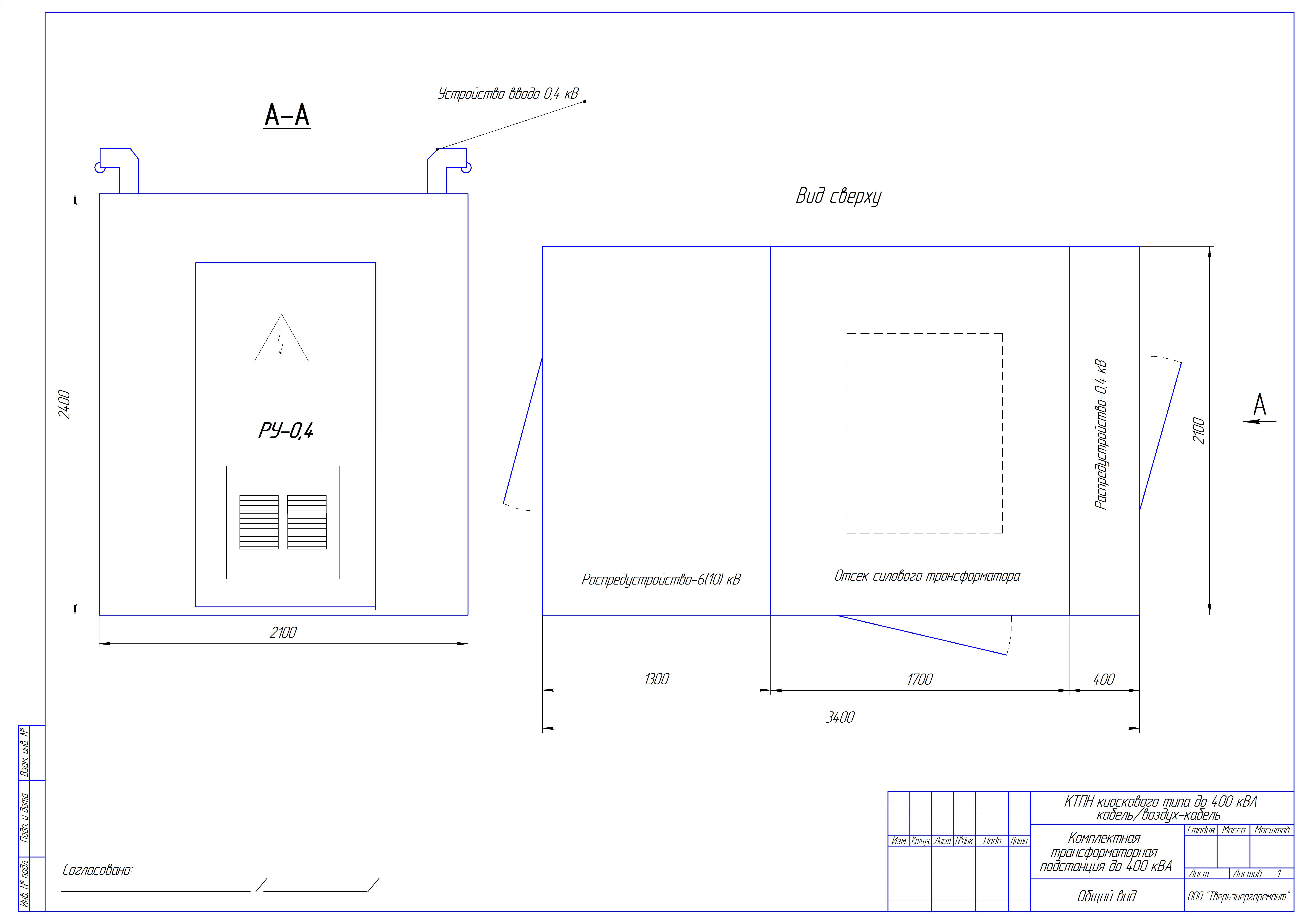

Базовая комплектация тупиковой трансформаторной подстанции киоскового типа КТПН при кабельном вводе включает в себя:

• корпус подстанции – 1 шт.
• выключатель нагрузки автогазовый ВНАп-630/10 У3 (номинал ПКТ согласно мощности подстанции)–1 шт.
  *возможна установка разъединителя РВЗ-10/630 У3 (номинал ПКТ согласно мощности подстанции) – 1 шт.
• панель РУ-0,4 кВ включает в себя:
• ввод НН: выключатель-разъединитель ВР32 (номинал согласно мощности подстанции) – 1 шт.
• учёт: счётчик «Меркурий» 230 – 1 шт.
• трансформаторы тока Т-0,66 0,5 S (номинал согласно мощности подстанции) – 3 шт.
  * при мощности КТПН от 25 до 63 кВА установка трансформаторов тока не предусмотрена (используется счётчик прямого включения Imax=100 А).
• отходящие линии: автоматический выключатель серии ВА04-31 (35) ПРО (ОАО «Контактор», г.Ульяновск), номинал и количество согласно мощности подстанции (см. табл.№ 1).
• ограничители перенапряжения ОПН-0,4кВ – 3 шт.

Комплектация проходной трансформаторной подстанции киоскового типа КТПН определяется согласно заполненного опросного листа или утверждённых технических условий, представленных заказчиком.

ДОПОЛНИТЕЛЬНО (по желанию заказчика) возможна поставка:

1. Разъединитель РЛНД-10/400 У1.
2. Комплект монтажных частей для крепления разъединителя РЛНД-10/400 У1 на столбовой опоре.
3. Фидер уличного освещения на фотореле ФР-7.
4. Разрядник вентильный РВО-6 (10).
5. Ограничитель перенапряжения ОПН-6 (10).
